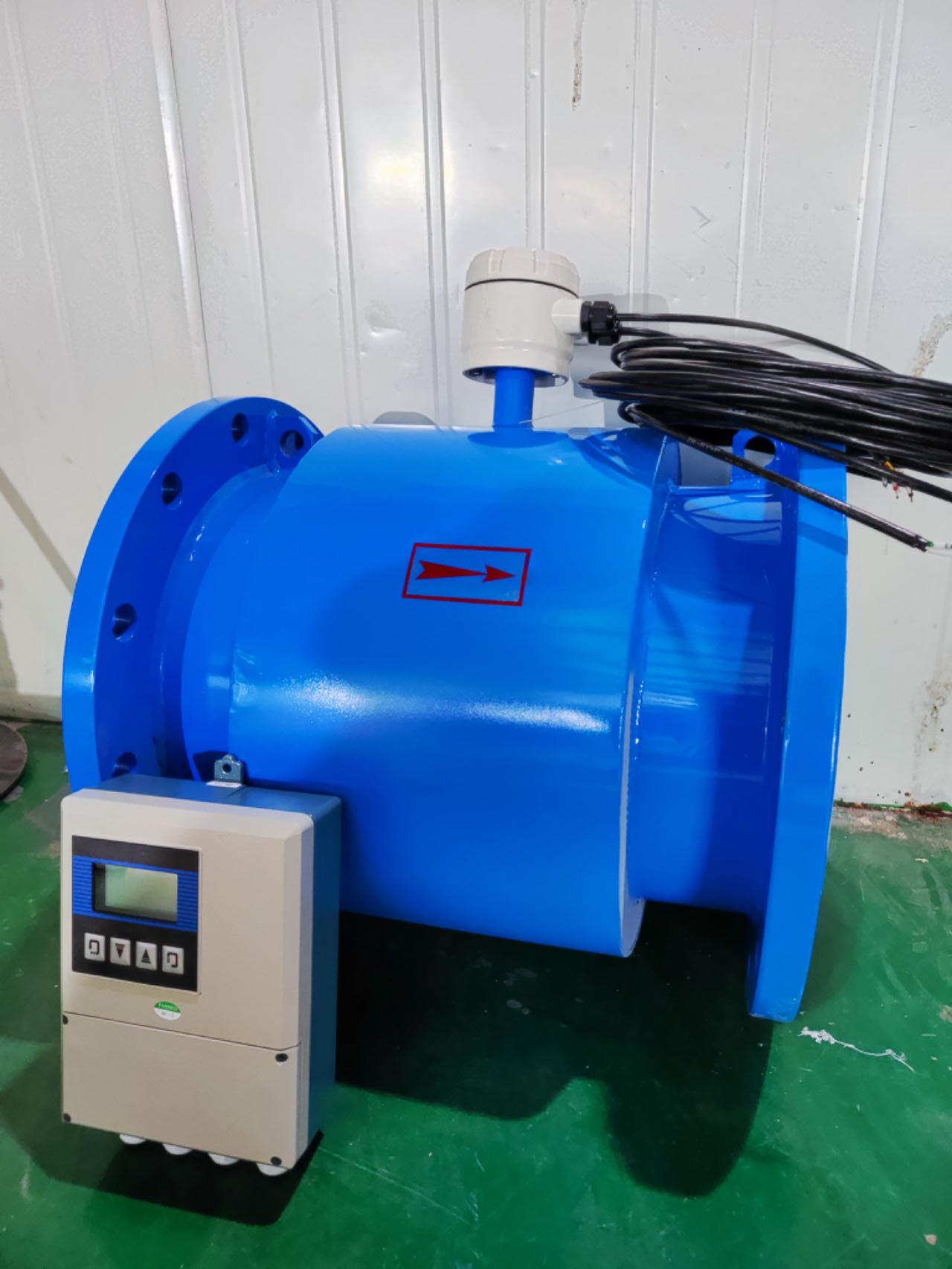

分體式電磁流量計

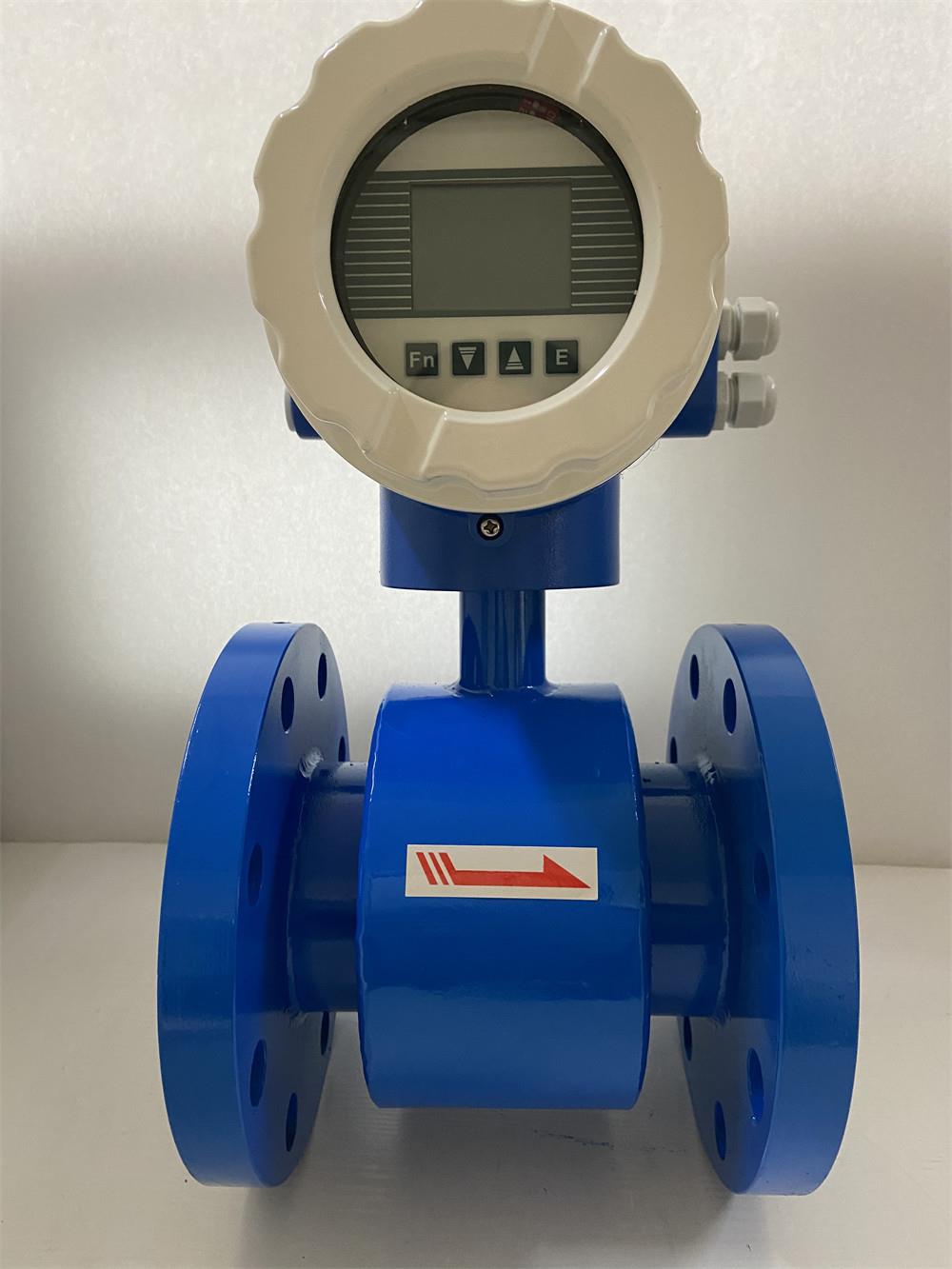

一體式電磁流量計

產品概述：

電磁流量計是一種高精確度、高可靠性的流量計。用于測量封閉管道中導電液體和漿液的體積流量，廣泛應用于電力、石油、化工、煤炭、冶金、礦產、造紙、供排水、食品、醫藥等行業。

產品特點：

1.測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。

2.測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。

3.由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。

4.傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損。

5.轉換器采用國際最新最先進的單片機（MCU）和表面貼裝技術（SMT），性能可靠，精度高，功耗低，零點穩定，參數設定方便。

6.雙向測量系統，可測正向流量、反向流量。

測量原理：

電磁流量計的工作原理是基于法拉第電磁感應定律。在電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電極的電磁隔離。

產品參數：

  1.測量精度：管道式0.5級、1.0級；插入式2.5級

2.測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。

3.流速范圍：0.2～8m/s

4.工作壓力：1.6MPa

5.環境溫度：-40℃～＋50℃

6.介質溫度：聚四氟乙烯襯里≤180℃橡膠材質襯里≤65℃

7.防爆標志：ExmibdIIBT4

8.外磁干擾：≤40A/m

9.外殼防護：IP65；

10.輸出信號：4～20mA.DC，負載電阻0～750Ω

1.通訊輸出：RS485或CAN總線

12.電氣連接：M20×1.5內螺紋，φ10電纜孔

13.電源電壓：90～20V.AC、24±10%V.DC

14.最大功耗：≤10VA
